Controlere computerizate pentru rotoare Yaesu GS-232B / Yaesu DXA, DXC, G-5500
Descriere

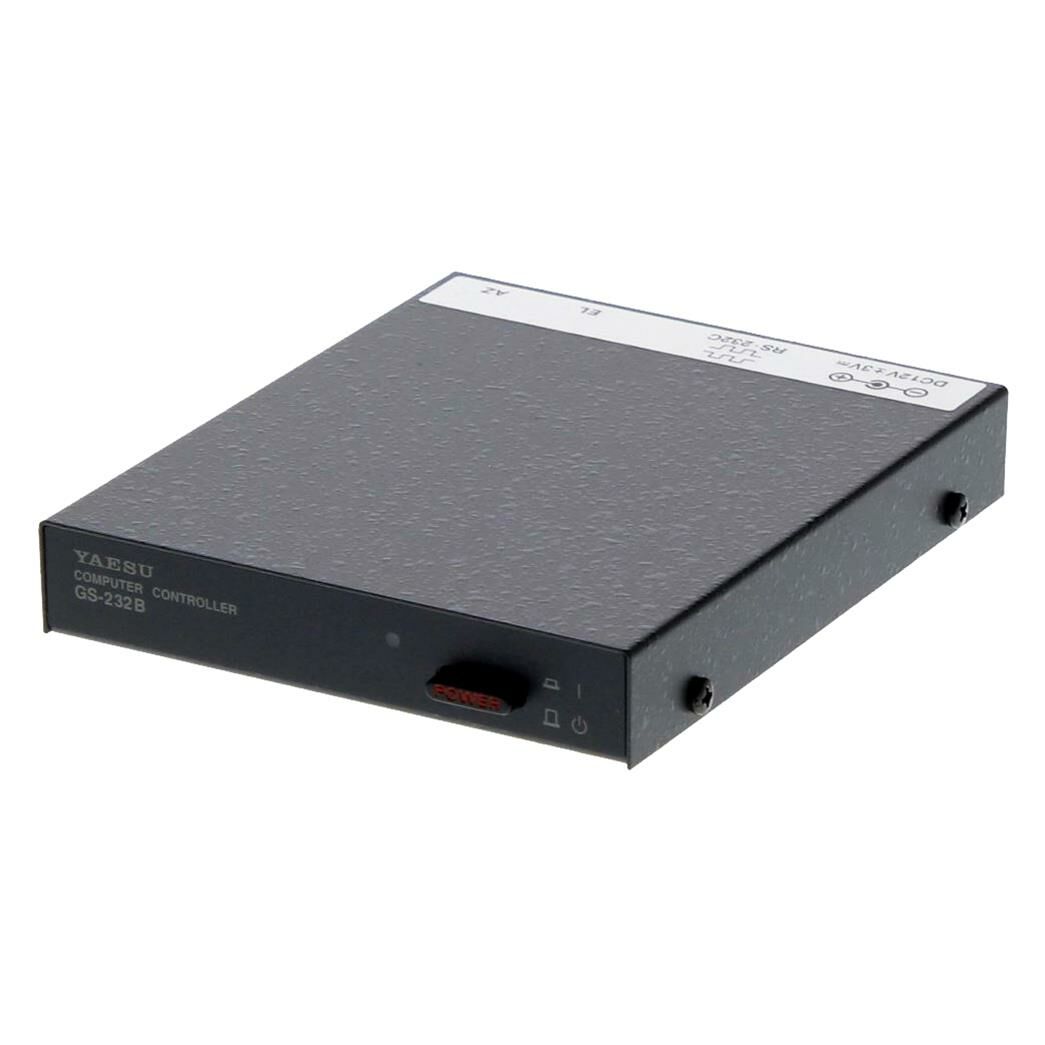

Controlere computerizate pentru rotoare Yaesu GS-232B
Yaesu GS-232B oferă control digital pentru majoritatea modelelor de rotoare de antenă Yaesu* prin intermediul portului serial al unui computer personal extern.
Yaesu GS-232B conține propriul microprocesor cu convertor analog-digital (A-D) pe 10 biți și memorie EEPROM. Linia serială asincronă poate fi configurată pentru viteze de transfer între 1200 și 9600 baud. Yaesu GS-232B este echipat cu un conector DB-9 tată pentru conectarea la portul COM (RS-232C) al computerului. Este necesar un cablu serial de tip „straight-through” (conectare directă), cu tipul corect de conector și numărul adecvat de pini pentru sistemul utilizat.
Firmware-ul Yaesu GS-232B suportă atât control direct de la tastatură, cât și comenzi provenite din programe software dezvoltate special pentru acest echipament (software-ul nu este furnizat de Yaesu). Pe lângă citirea și setarea unghiului antenei și a vitezei de rotație, firmware-ul include rutine de poziționare temporizată care permit deplasarea automată a antenei prin până la 3800 de poziții, la intervale programabile, de exemplu pentru urmărirea propagării benzilor sau a sateliților (cu rotor de elevație).
Vă rugăm să citiți cu atenție acest manual înainte de instalarea Yaesu GS-232B. Dacă instalați și un Yaesu G-400, Yaesu G-500A sau Yaesu G-550 împreună cu adaptorul de control automat Yaesu GX-500, urmați procedurile descrise în manualul Yaesu GX-500 înainte de instalarea Yaesu GS-232B.
- Rotor azimutal Yaesu G-800DXA / Yaesu G-1000DXA / Yaesu G-2800DXA
- Rotor azimutal Yaesu G-800DXC / Yaesu G-1000DXC / Yaesu G-2800DXC
- Rotor azimutal Yaesu G-400
- Rotor de elevație Yaesu G-500A / Yaesu G-550
- Rotor Az-El Yaesu G-5400B / Yaesu G-5600B / Yaesu G-5500
- precum și combinațiile rotoarelor de azimut și elevație de mai sus.
Rotorul azimutal Yaesu G-400 și rotorul de elevație Yaesu G-500A / Yaesu G-550 necesită fiecare câte un adaptor de control automat Yaesu GX-500.
| SPECIFICATIONS | |
| GENERAL | |
| Power Requirements | DC 12 V, 70 mA |
| Case Size | 4.3” (W) x 0.8” (H) x 5.4” (D), (110 x 21 x 138 mm) |
| Weight (approx.) | 13.4 oz (380 g) |
| Operating Temperature | +32 °F to +122 °F, (0 °C to +50 °C) |
| Semiconductors | |
| Microprocessor | PIC18C452 (includes 10 bits A/D converter) |
| EEPROM | 24LC256 |
| Serial Comms | RS-232C voltage levels, 1200 to 9600 baud, 8 data bits, 1 stop bit, no parity |
| Overflow Cont. | Hardware Control (CTS port) |
| CONNECTOR PINOUTS | |
| Serial I/O | 9-pin DB-9 connector (RS-232C connector), Pin 2 - Tx Data, Pin 3 - Rx Data, Pin 5 - Signal Ground, Pin 7 - RTS, Pin 8 - CTS |
| Rotator Control | 5-pin connector (EL connector), Pin 1 - UP switch (open collector), Pin 2 - DOWN switch (open collector), Pin 3 - analog output (0.5 - 4.5 V, four steps), Pin 4 - analog input (0-5V elevation), Pin 5 - analog ground, 5-pin connector (AZ connector), Pin 1 - RIGHT switch (open collector), Pin 2 - LEFT switch (open collector), Pin 3 - analog output (0.5 - 4.5 V, four steps), Pin 4 - analog input (0-5V azimuth), Pin 5 - analog ground |
