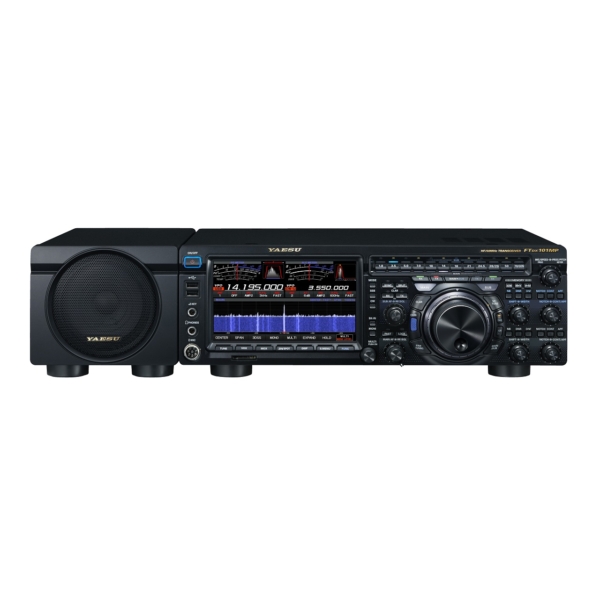

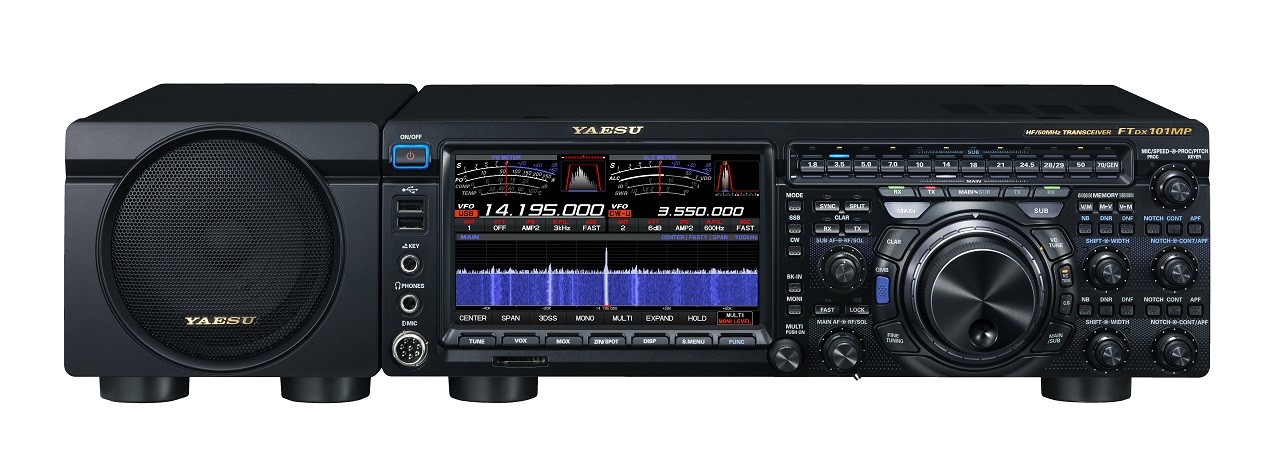

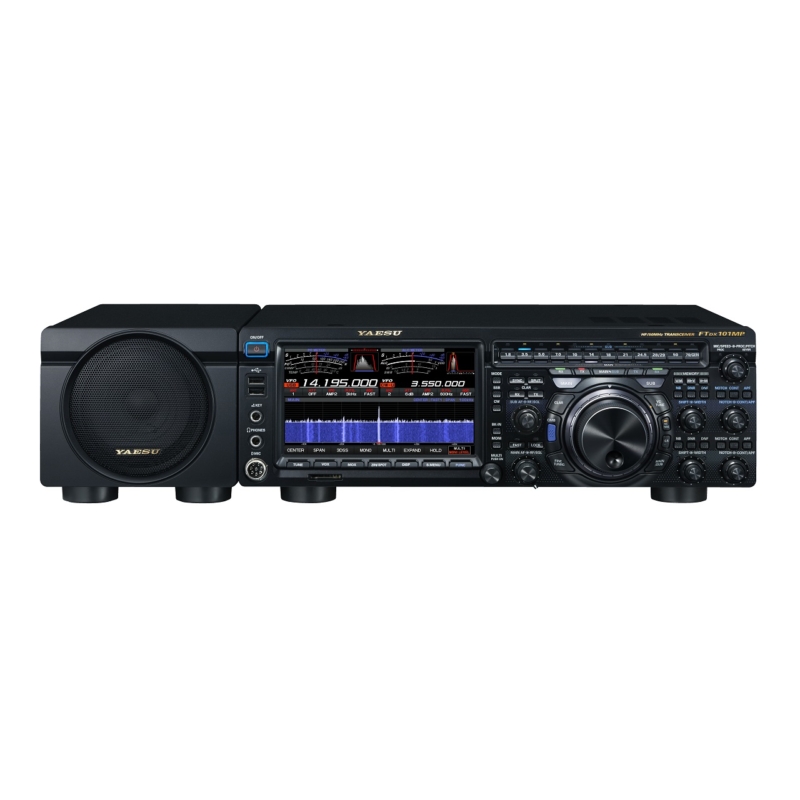

Yaesu FTDX-101MP 50MHz, 200W HF/6M/4M transceiver / GARANȚIE 5 ANI + Șapcă Yaesu Cadou!

Yaesu Cashback Durata promoției: 01.11.2024 - 20.01.2025. Suma solicitabilă: 400 EUR. Detalii AICI!

Numit după bine-cunoscutul FT-101, un produs respectat in istoria transceiverelor HF, creeat pentru  viitorul comunicațiilor HF la cel mai ridicat nivel. Noul Yaesu FTDX-101MP 50 MHZ, 200 Watt utilizează cea mai recentă tehnologie SDR și este clasificată ca linia HF high-end, seria FTDX, pe care amatorii au cunoscut-o reprezintă calitatea. Câteva dintre caracteristicile remarcabile ale noului transceiver FTDX101D HF / 50MHz 100W sunt: tehnologia SDR și afișarea în cascadă, ecranul color de precizie cu panou tactil, monitorul activ al benzii permite modificări rapide ale benzii cu iluminare LED a benzii de operare, și sub-benzi permite funcționarea fără efort a unui contester serios care trebuie să se miște rapid între benzile de amatori, High-Q VC Tuning Front-End, butonul principal de reglare pentru controlul frecvenței principale și sub-bandă include un buton extern pentru clarificator, tuning VC, sau personalizate.

Performanță reală:

• SDR-uri hibride (SDR bandă îngustă și SDR directă de eșantionare)
• 2 kHz RMDR 123dB +
• 2 kHz BDR 150dB +
• 2kHz 3-a IMDR 110dB +
• 400MHz HRDDS (sintetizator digital direct de înaltă rezoluție)
• 2kHz zgomot de fază -150dBc / Hz
• VC-TUNE (Variabil Capacitor Tune) varf de semnal
• Afișaj vizual 3DSS (Spectrum Stream 3-Dimensiuni)
• Bandă îngustă SDR și eșantionare directă SDR
• Subliniază performanța de bază și funcționalitatea hibrid SDR
• Include procesarea digitală generată în timp real a spectrului de frecvențe​

Yaesu FTDX-101MP 50 MHz, 200W caracteristici transceiver:

Configurația hibrid SDR

În plus față de receptorul SDR cu bandă îngustă, care oferă performanțe de bază copleșitoare, procesarea digitală cu configurație hibridă, cu eșantionare directă SDR, permite includerea unui domeniu superb de spectru în timp real. Filtre de acoperire 300Hz și 1.2kHz (opțional)

Narrow band SDR
Filtrele de acoperire cu cristale au caracteristici fenomenale multiple.

Concepția de tip Down Conversion este similară cu cea a modelului FTDX-5000. Prima frecvență IF este de 9 MHz, iar în secțiunea mixerului este implementată o cifră cu zgomot redus MOS FET, D-quad DBM (Double Balanced Mixer) cu caracteristici de intermodulare excelente. Bandă SDR de configurare îngustă face posibilă utilizarea filtrelor de acoperișuri de cristal cu lățime de bandă îngustă care au factorul de formă ascuțit. Acest lucru realizează performanța uimitoare de recepționare a mai multor semnale atunci când se confruntă cu cele mai dificile situații de interferență în aer.

În plus față de reducerea conversiei IF, receptoarele Yaesu FTDX-101 implementează legendarele front-end-uri RF YAESU, oscilatoarele locale cu zgomot redus, filtrele de acoperire cu factori de formă ascuțiți și cele mai recente configurații de circuite selectate cu atenție pentru toate elementele de circuit. În consecință, proximitatea BDR (Blocarea intervalului dinamic) în banda de 14 MHz atinge 150 dB sau mai mult, intervalul RMDR (intervalul de amestecare reciprocă) ajunge la 123 dB sau mai mult, iar cel de-al treilea IMDR (Intermodulation Range Dinamica treia) ajunge la 110 dB sau mai mult.

Bandă îngustă SDR + Direct Sampling SDR
Subliniază performanța excelentă a receptorului și funcționalitatea hibrid SDR.

Procesarea digitală generează spectrul în timp real.

Receptorul SDR cu bandă îngustă elimină semnalele puternice din bandă, utilizând o metodă superheterodynă, cu filtre de acoperire cu bandă îngustă care atenuează în mod semnificativ componentele nedorite din frecvența de bandă, iar semnalele dorite din banda de trecere sunt convertite în digital cu o rezoluție de 18 biți de înaltă rezoluție Convertor A / D și trimis la o FPGA (Field Programmable Gate Array) pentru procesarea semnalelor.

Seria Yaesu FTDX-101 utilizează o configurație hibridă SDR care integrează un receptor SDR direct pentru eșantionare, pentru a vedea întreaga stare a benzii în timp real, cu performanța excelentă a receptorului dinamic realizată de circuitul receptorului SDR îngust.

Prin utilizarea acestui design hibrid SDR, performanța generală a întregului sistem de recepție Yaesu FTDX-101 este îmbunătățită. Eșantionarea directă SDR care determină afișarea în timp real a spectrului Spectrum, cu o gamă dinamică mare, permite observarea celei mai slabe semnale pe ecran atunci când apare, iar Band SDR Narrow permite ca acest semnal să fie selectat, filtrat și apoi decodat.

Dacă există o stație AM puternică în apropierea locației dvs. sau în situații de operare dificile, unde există multe semnale puternice în banda de la Concursuri, activități DX-pedition, aceste semnale în afara benzii de trecere pot fi atenuate de filtrul foarte eficient de acoperire din stadiul anterior al convertorului A / D. Acest lucru reduce încărcarea semnalului de pe convertorul A / D, care este o strangulare din punctul de vedere al întregului circuit de recepție. Prin urmare, interferențele sunt reduse făcând posibilă continuarea funcționării chiar și în condiții dificile.

Recepție cu adevărat liniștită și clară
Sistem oscilator local cu un nivel scăzut de zgomot; 400MHz HRDDS (sintetizator digital direct de înaltă rezoluție).

Raportul C / N (raport semnal-zgomot) al semnalului local injectat în primul mixer este un factor important în îmbunătățirea caracteristicilor semnalului multi-semnal. Circuitul local al seriei Yaesu FTDX-101 utilizează metoda 400 MHz HRDDS (sintetizator digital de înaltă rezoluție) care a fost folosită în FTDX-5000. Această configurație a circuitelor este diferită de o PLL generică care generează un semnal local. Crearea semnalului local prin împărțirea directă a frecvenței înalte de 400 MHz, timpul de blocare teoretic PLL devine zero și nu se produce deteriorarea C / N în timpul blocării.

Îmbunătățirea semnificativă a caracteristicilor C / N prin împărțirea directă a frecvenței contribuie în mod dramatic la reducerea zgomotului în întreaga etapă a receptorului și, de asemenea, îmbunătățește caracteristica BDR (Blocarea intervalului dinamic) în proximitatea semnalelor puternice.

În seria FTDX 101, pe lângă adoptarea HRDDS de 400 MHz, sunt utilizate cele mai recente configurații de circuit care reduc zgomotul și componentele selectate cu atenție. Ca urmare, caracteristica de zgomot de fază a semnalului local atinge o valoare excelentă de -150 dBc / Hz sau mai mică la separarea de 2 kHz.

Acest semnal fara zgomot, de înaltă calitate, contribuie semnificativ la caracteristicile semnalului multi-semnal și apropierii semnalului ultra-apropiat (cum ar fi câteva sute de hertzi).

Unparalleled -70 dB Maximum Attenuation VC-Tune
Proiectorul VC-Tune RF, dezvoltat recent, cu un motor cu pas de mare precizie, oferă caracteristici de atenuare remarcabile.

Reglaj frecvență automată RF Preselector VC-Tune
În seria Yaesu FTDX-101, un preselector RF de următoarea generație VC-Tune îmbunătățește în continuare sistemul de înaltă performanță RF μ (mu) -Tuning adoptat în FTDX-9000. Folosind un design remarcabil de miniaturizare în timp ce produce caracteristici de neegalat și atenuare maximă de -70 dB.

Circuitul VC-tune nou dezvoltat acționează un condensator variabil (VC) cu un motor cu trepte de mare precizie și realizează o miniaturizare remarcabilă asupra sistemului μ-tuning.

VC-Tune nu are pași enervanți sau relee de comutare prin acoperirea continuă a benzii cu un condensator variabil acționat de un motor cu trepte de înaltă precizie ca urmare a frecvenței. Metoda convențională presetată de comutare a bobinelor și condensatoarelor cu relee este eliminată.

Atunci când există mai multe semnale puternice în bandă, apăsați tasta "VC TUNE" și rotiți inelul MPVD (VFD multifuncțional) de pe cadranul VFO pentru a activa motorul cu trepte de înaltă precizie pentru reglarea condensatorului variabil. Acordați o atenție optimă punctului optim care atenuează semnalul puternic din bandă în timpul funcționării cadranului VFO.

VC-Tune stochează ultimul punct de tuning pentru fiecare bandă, astfel încât atunci când semnalele de tip broadcast sunt transmise periodic pe aceeași frecvență, această frecvență poate fi întotdeauna atenuată prin setarea o dată a VC-Tune.

Cea mai înaltă puritate a semnalului de transmisie

High-Quality transmission with outstanding phase noise characteristics

Stadiul final de transmisie produce cea mai mare puritate a semnalului

Caracteristicile excelente C / N furnizate de 400MHz HRDDS (sintetizator digital direct de înaltă rezoluție) utilizate în circuitul oscilator local contribuie, de asemenea, semnificativ la secțiunea transmițătorului. Într-un circuit generic, pot apărea zgomote sau distorsiuni, în funcție de configurația circuitului și de componente, până la etapa finală care produce semnalul de transmisie, chiar dacă semnalul local este de înaltă calitate. În Yaesu FTDX-101, a fost efectuată o examinare detaliată a fiecărui element până la etapa finală TX. Ceasul care împarte și distribuie semnalul local din circuitul 400MHz HRDDS la fiecare bloc, precum și convertorul FPGA, convertorul D / A, amplificatorul final de putere etc. și selectarea cu atenție a celor mai recente configurații de circuit pentru îmbunătățirea caracteristicilor C / N a întregului bloc de transmițător. Semnalul de transmisie al Yaesu FTDX-101 este generat direct de la un convertor D / A de 16 biți fără a trece printr-un circuit de mixer, prin urmare distorsiunea și zgomotul sunt suprimate în mod semnificativ.

Ca rezultat, caracteristicile semnalului local de înaltă calitate sunt menținute fără degradare până la stadiul final, iar caracteristicile de zgomot ale fazei de transmisie atinge -150 dBc / Hz la o separare de 2 kHz. Utilizatorul transceiver Yaesu FTDX-101 va aprecia performanțele cele mai bune cu un semnal de transmisie de înaltă puritate.

New Generation Scope Display 3DSS
Înțelegeți intuitiv schimbările în puterea semnalelor.

Sistem 3DSS (Spectrum Stream 3-Dimensiune) nou dezvoltat în plus față de un afișaj clasic Waterfall.

TFT cu ecran tactil color de 7 inchi

Size: 7-inch Wide

Resolution: 800 x 480 pixels

ABI (Indicator bandă activă) și MPVD (Viteză externă multifuncțională VFO)
Oferă funcționalitate superioară și vizibilitate, plus introduceți numeroase funcții

Front Panel Design Emphasizes Solid Superior Touch and Operability

Funcțiile principale importante de operare, cum ar fi cadranul principal VFO, VC-TUNE, WIDTH / SHIFT sunt aranjate în apropierea centrului panoului pentru a avea acces ușor.

Tastele pentru selectarea benzii sunt plasate sub forma unui rând de indicatoare ABI (banda activă) din partea de sus a cadranului VFO, cu eficiența și confortul dvs. de operare.

Chiar și cu un ecran mare  tactil de 7 inchi, aspectul panoului pune accentul pe vizibilitatea rapidă și pe operabilitate.

ABI (indicator bandă activă)

ABI este aranjat ca tasta de selectare a benzii în orizontală un rând din partea de sus a cadranului VFO.

Când banda este selectată ca bandă principală, LED-ul indică în alb, iar atunci când banda este selectată prin banda SUB, LED-ul indică în albastru. La starea transmisiei, LED-ul devine roșu, astfel încât să puteți confirma imediat ce VFO transmite.

În plus, deoarece LED-ul portocaliu se aprinde atunci când apăsați și țineți apăsată tasta de bandă, puteți să-l utilizați pentru a afișa o bandă care are o antenă conectată sau pentru a afișa o bandă operată în modul DX-pedition ca memo. Sub tasta de bandă este o tastă pentru selectarea între transmisie și recepție a benzilor MAIN și SUB, iar sub aceasta există o tastă de comutare pentru utilizarea butonului VFO pe MAIN sau SUB tuning, astfel încât, chiar și atunci când operațiunea sa împărțit folosind ambele MAIN și SUB, în același timp, controlul benzii poate fi efectuat fără probleme, astfel încât reglarea greșită a benzii este redusă.

MPVD (Viteză externă VFO multifuncțională)

MPVD este un inel de aluminiu de înaltă calitate, de înaltă calitate, din jurul cadrului VFO. Inelul permite controlul selectorului de frecvență SUB VFO, VC-TUNE, Clarifier și C / S (funcția de selectare personalizată). MPVD este un cadran care vă permite să reglați funcțiile importante în comunicațiile cu frecvență în continuă schimbare, fără a vă lua mâinile de pe VFO. Inelul are senzația tradițională Yaesu deosebit de netedă și solidă atunci când este utilizată.

PC Remote Control Software to Expand the Operating Range

Chiar și de la distanță, Dual Band-Scope disponibil operațiune confortabilă utilizând avantajul hibrid SDR.

Funcționare la distanță conectată la LAN sau Internet

Software-ul de control al PC-ului a efectuat operarea de la distanță a transmițătorului dintr-o locație la distanță prin LAN sau Internet. (Necesită unitate LAN externă opțională).

În operarea de la distanță, pe lângă operațiunea de bază a transmițătorului, este compatibilă cu domeniul DUAL-BAND și cu afișaje versatile, permițând funcționarea confortabilă. De asemenea, vă puteți bucura de diverse utilizări, cum ar fi monitorizarea stării benzii pe un afișaj mare, într-un loc aflat în apropierea barajului, conectându-vă la o rețea locală.

Prin intermediul comunicației de transmisie / recepție a vocii, a sferei RF, a sferei AF și a comenzii CAT la transmițător, monitorizarea stării benzii prin afișarea scopului, setările diferitelor filtre, funcția de reducere a interferențelor etc. poate fi setată cu ușurință de la PC și este posibilă realizarea unei comunicări confortabile .

Yaesu FTDX-101MP 50MHz, 200W transceiver accesorii livrate:

• FTDX-101D EU 50MH, 200W transceiver with XF-128CN built-in filter
• FPS-101 external power supply with speaker, AC and DC power cord (T9207902)
• Speaker cord
• SSM-75G hand microphone
• RCA plug
• 3.5mm 3 contact plug
• 6.3mm 3 contact plug

Receptoarele radio amatori pot transmite numai în benzile amator în setările implicite din fabrică.

Receiver test data: http://www.sherweng.com/table.html

În modurile digitale, trebuie să limitați stația la maximum 30% din întreaga putere de transmisie disponibilă, altfel riscați să deteriorați amplificatorul de putere.

Instalarea filtrelor opționale este diferită de cea obișnuită, care necesită dezasamblarea unității, îndepărtarea unităților RF și lipirea filtrelor în ele. Acest lucru poate fi făcut numai de către un service profesionist pentru a păstra garanția.

În trecut, multe defecțiuni au apărut din cauza utilizatorilor care nu foloseau cablul HDMI YAESU recomandat pentru conectarea la monitorul extern. Aceste defecțiuni nu sunt acoperite de garanția YAESU și sunt foarte costisitoare de reparat. Astfel, vă recomandăm să achiziționați cablul HDMI recomandat, în caz contrar lucrările de reparații nu vor fi acoperite de garanție! Vă rugăm să utilizați cablul nostru cu monitoare externe; cablul furnizat de noi a fost testat de Yaesu, rezultatele testelor indicând o lipsă totală de defecțiuni.
