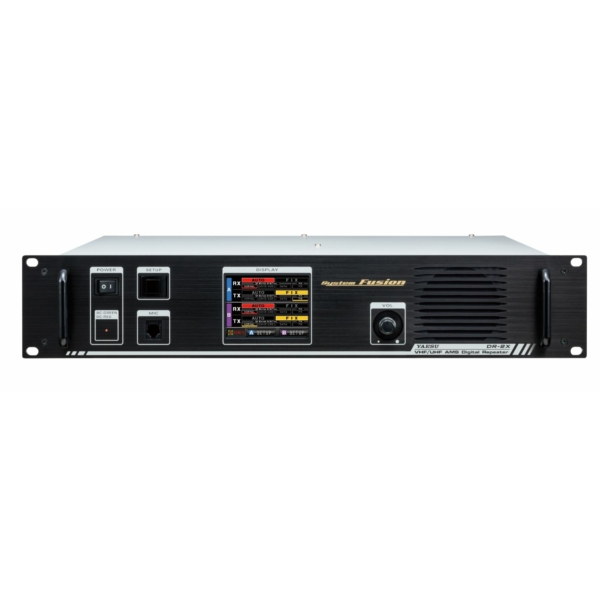

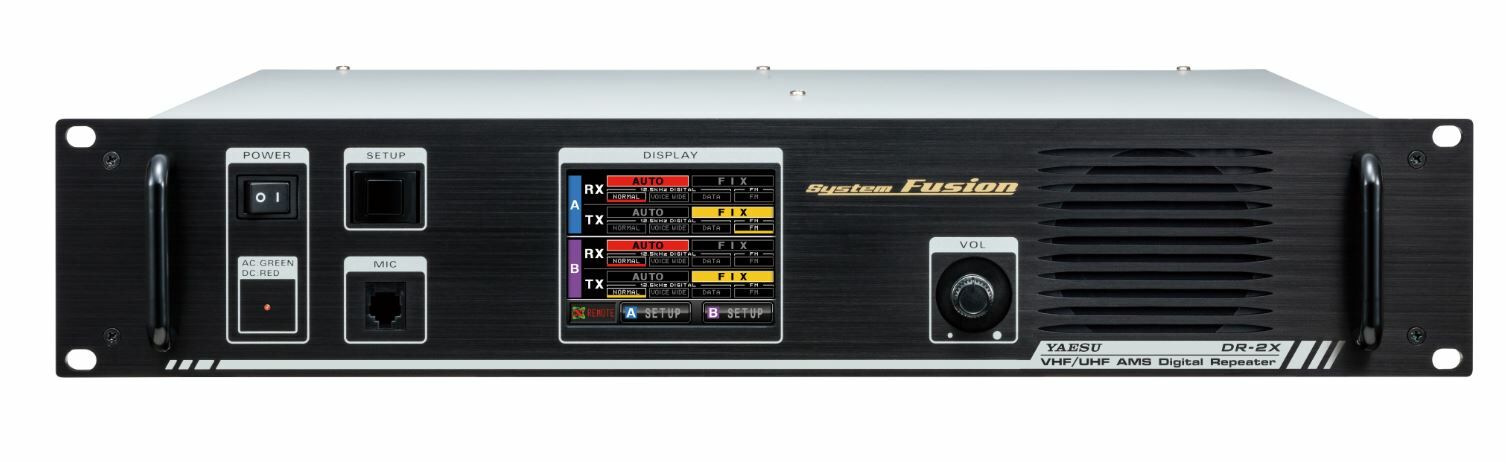

Yaesu DR-2XE C4FM/FM REPETOR DIGITAL

Yaesu DR-2XE este un repetor C4FM digital / FM convențional cu mod dual, cu capabilități de emisie și recepție duală. Acesta face parte din familia Yaesu System Fusion II.

Controlerul repetorului, receptorul și emițătorul sunt toate împachetate într-o unitate de panou cu montare în rack standard de 19" pentru înlocuirea simplă a unui repetor existent. Dispozitivele periferice existente, cum ar fi duplexorul și amplificatorul, etc., pot fi utilizate în continuare ca atare.

Caracteristicile repetorului Yaesu DR-2XE:

• Moduri de modulație: Convențional FM, 12,5 kHz C4FM Digital (Mod V/D, Mod VFR, Mod DFR) *
• Funcționare VHF sau UHF (capabil să treacă de la o bandă la alta) / Recepție dublă / Transmisie dublă (DRDT)
• Funcția AMS (Automatic Mode Select) recunoaște automat semnalul ca fiind C4FM digital sau FM convențional, iar apoi repetorul DR-2X retransmite semnalul folosind modul de comunicare presetat.
• Operare cu panou tactil color de 3,5 inchi Full Color
• Extrem de fiabil, putere de ieșire RF ridicată: 50W/20W/10W
• Funcționare de urgență: Suportă funcționarea cu baterie de rezervă cu comutare automată.
• Conectorul pentru microfon de pe panoul frontal este prevăzut pentru a fi utilizat la testarea transmițătorului repetorului și permite utilizarea ca stație de bază.
• Difuzor de monitor de dimensiuni mari încorporat, cu control al volumului pe panoul frontal
• Integrabilitate totală cu controllerele de repetoare existente, utilizând conexiunea I/O din spate cu 15 pini.

*Sistemul Fusion nu este compatibil cu formatul digital D-STAR GMSK.

Caracteristici noi ale repetorului Yaesu DR-2XE:

• Funcționare în dublă frecvență (DRDT)
• Funcția MSRL (Multi-site repeater link) pentru extinderea ușoară a acoperirii folosind un modul opțional
• Funcție nouă și îmbunătățită "News Station" pentru partajarea ușoară a mesajelor vocale și text.
• Funcția îmbunătățită de monitorizare a grupurilor pentru o configurare ușoară a grupării (DG-ID, DP-ID)

Configurare ușor de utilizat
Panoul frontal mare, cu ecran tactil color, permite configurarea comodă a frecvențelor emițătorului și receptorului, a puterii de ieșire a transmisiei și a funcțiilor AMS. Când setările sunt finalizate, afișajul poate fi oprit pentru a preveni operarea accidentală. Pur și simplu porniți comutatorul de afișare și utilizați ecranul panoului tactil pentru a confirma sau modifica setările. Frecvențele de emisie și recepție, tonurile CTCSS, squelch-ul, AMS și alte funcții sunt configurate de ecranul panoului tactil

Funcția îmbunătățită de monitorizare a grupului
Funcția revoluționară Group Monitor de la Yaesu vă permite să urmăriți rapid și eficient mai multe resurse, afișând informații despre telemetrie și puterea semnalului altor membri ai grupului care au același număr de identificare digitală a grupului.

Recepție dublă / Transmisie dublă (DRDT)
Combinația unică de receptor, emițător și controler din DR-2X/DR-2XE permite operatorului de control să atribuie până la două perechi de frecvențe pentru fiecare repetor. Această caracteristică permite două intrări și ieșiri separate în bandă dublă pentru fiecare repetor DR-2X/DR-2XE, permițând
și mai multe metode de acces.

MSRL (Multi-site Repeater Link)
MSRL (Multi-site Repeater Link) permite operatorului de repetor să conecteze mai multe repetori prin intermediul unei rețele WAN (Wide-Area-Network) sau LAN (Local-area-network) pe distanțe scurte sau lungi. Realizând deficiențele de fiabilitate inerente rețelelor WAN (Wide Area Networking), cum ar fi internetul, noul DR-2X/DR-2XE încorporează conectivitatea directă într-o varietate de medii de rețea pentru a oferi comunicații digitale și analogice de înaltă calitate chiar și atunci când "All Else Fails".

Funcție de stație de știri nouă și îmbunătățită
Stocați și preluați rapid mesaje digitale audio și text pentru grupuri sau operatori individuali, care pot fi accesate la cerere, în orice moment al zilei (* Necesită modul MSRL opțional).

Operare cu panou tactil
Bucurați-vă de ușurința utilizării panoului tactil de operare Full Color de 3,5 inchi al DR-2X/XE:

Ecran de configurare
Ecran de setare a frecvenței
Ecran de setare CTCSS

Repetitor Yaesu DR2XE Alte caracteristici:

• Sursă de alimentare internă AC
• 19 "Rack Mount Capable de montare 19
• Stabilitate ridicată ±2.5ppm TCXO inclusă
• Caracteristica de semnalizare DSQ (Digital Squelch Code)
• Funcție de semnalizare CTCSS și DCS
• Funcție de anunțare a ID-ului
• Interfață de control de la distanță/controler extern
• Funcționarea stației de bază
• Temporizator Time Out
• Firmware actualizabil
• Repetor Yaesu DR-2XE Accesorii furnizate:
• Cablu AC
• Cablu DC pentru bateria de rezervă
• Cablu de conectare PC SCU-20
• Picioare de cauciuc (4)
• Opțiuni DR-2X/XE
• Microfon DTMF MH-48A6JA
• Microfon de mână MH-42C6J
• Unitate de ghidare vocală FVS-2

Repetitor Yaesu DR-2XE Specificații:
Gama de frecvențe 144 - 148 MHz, 430 - 450 MHz

Pași de canal 5/6,25 kHz

Tip de emisie F1D, F2D, F3E, F7W

Stabilitatea frecvenței ±2,5 ppm (de la -20°C la +60°C (-4°F la +140°F))

Impedanța antenei 50 ohmi

Tensiune de alimentare AC 100 până la 240 V

CC 11,7 - 15,8 V, masă negativă

Consumul de curent:

1,5 A (recepție)

13 A (50 W TX, banda de 144 MHz)

14 A (50 W TX, banda 430 MHz)

Temperatura de funcționare -20°C până la +60°C (-4°F până la +140°F)

Dimensiuni: 19″(L) × 3,5″(H) × 15″(D)

Greutate : aproximativ 22,05 lbs (10 kg)

Transmițător
Putere de ieșire RF 50/20/5 W

Tip de modulație F1D, F2D, F3E Modulație cu reactanță variabilă

F7W 4FSK (C4FM)

Emisiune de noxe Cel puțin 60 dB sub

Receptor
Tip de circuit Super-eterodină cu dublă conversie

Frecvențe intermediare 1: 47,25 MHz, a 2-a: 450 kHz

Sensibilitatea receptorului

0,3 .V (digital 2 m/70 cm) BER 1%

0,2 .V (FM 2 m/70 cm) 12dB SINARD

Selectivitate canal adiacentă Mai bună de 65 dB TYP (20 kHz offset)

Selectivitate FM 12 kHz/35 kHz (-6 dB/-60 dB)

Intermodulație Mai bună de 65 dB TYP (20 /40 kHz offset)

Ieșire audio 4 W (4ohm., THD 10%, 13,8 V; difuzor intern)

Sistem Yaesu System Fusion II:
Vă rugăm să acordați atenție faptului că aparatele de radio existente trebuie să fie compatibile cu System Fusion II și să fie capabile de noile caracteristici de Digital Group ID și Digital Personal ID. Toate programele trebuie actualizate, acestea putând fi descărcate de pe site-ul YAESU. YAESU va expedia noile radiouri cu noul software, iar acestea vor purta autocolantul SYSTEM FUSION II COMPATIBLE.

Funcția Digital Group ID (DG-ID):

Numărul DG-ID din două cifre (de la 00 la 99) poate fi setat separat pentru Transmisie și Recepție. Prin setarea atât la emisie cât și la recepție la "00", puteți comunica cu toate celelalte stații din modul digital C4FM, indiferent de setarea numărului DG-ID al acestora.
Prin potrivirea numărului DG-ID de transmisie cu numărul DG-ID de legătură ascendentă setat în sistemul DR-2X. Fusion II digital, puteți accesa repetorul digital DR-2X utilizat în club.
Pentru comunicarea numai între transmițătoarele unui grup de prieteni, puteți să le potriviți pe toate la fel. număr DG-ID; astfel, se vor auzi doar vocile prietenilor dvs. De asemenea, prin utilizarea funcției GM puteți verifica dacă stațiile cu același DG-ID se află în raza de comunicare.
Funcția de identificare personală digitală (DP-ID)

Fiecare comunicare digitală de transmisie C4FM conține informațiile ID individuale (Radio ID) ale fiecărui transmițător. Funcția DP-ID utilizează aceste informații ID individuale.
Atunci când comunicați cu un alt emițător-receptor, dacă DP-ID al stațiilor sunt înregistrate în emițătoarele celuilalt, acestea pot comunica chiar dacă numerele DG-ID sunt diferite.
Funcția DG-ID pentru a accesa stația de nod WIRES-X

Atunci când se accesează stația nodală WIRES-X, stația nodală de conectare poate fi selectată în conformitate cu setarea DG-ID a stațiilor nodale.
