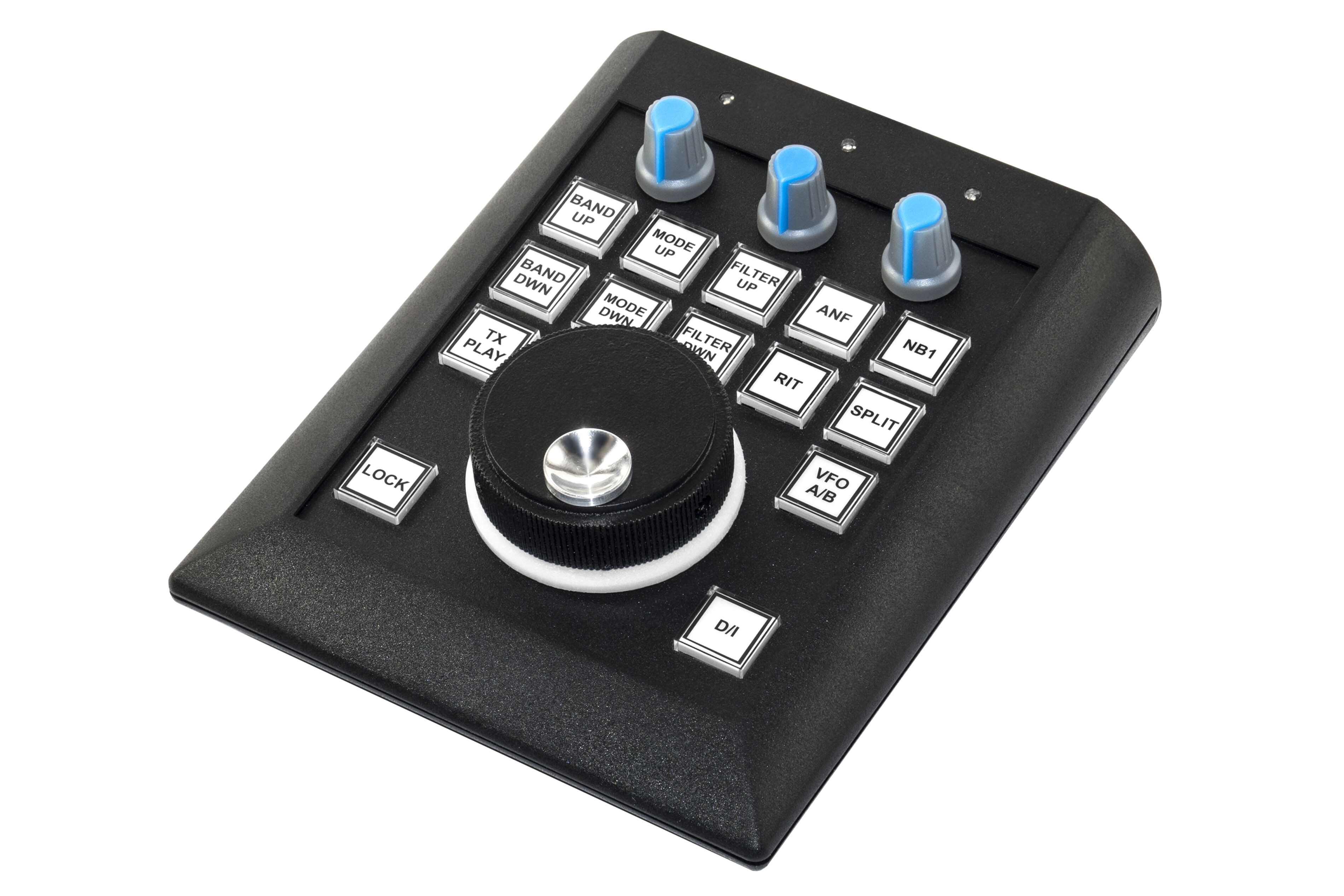

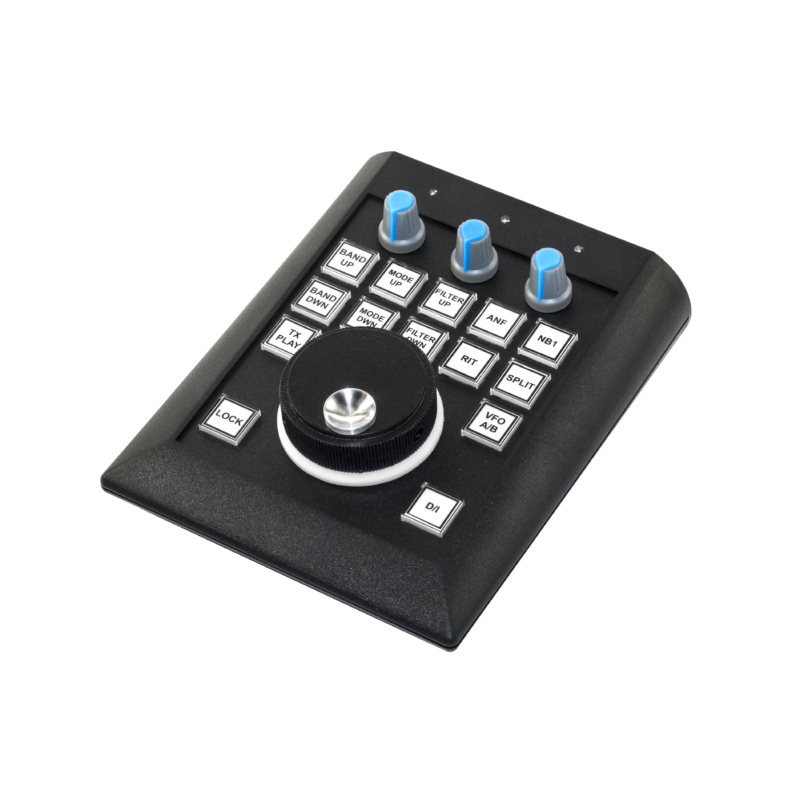

EXPERT ELECTRONICS SUNSDR CONTROL PANEL E-CODER PLUS

Expert Electronics E-Coder a fost proiectat pentru a controla dispozitivele SDR. Are o gamă largă de funcționalități, ceea ce îl face un instrument perfect pentru concursuri. În meniul Panou, puteți vedea setările panoului de control E-Coder. În meniul derulant al dispozitivului, puteți selecta tipul panoului de control conectat. Între timp, este disponibil un singur tip - E-Coder. Notă! Dacă un panou E-Coder este conectat la transmițător, în meniul panoului se afișează o fila E-Coder 1, dacă mai multe panouri E-Coder sunt conectate la transmițător, în meniul panoului sunt afișate mai multe file E-Coder 1, E -Coder 2, etc., cu setări identice pentru fiecare panou. Rezoluția 1024ppr.

Următoarele funcții pot fi atribuite butoanelor panoului E-Coder:

• Butonul neutilizat - nu este folosit.

Principal:

• AGC Sus / Jos - comutare de tip AGC
• Band Up / Down - bandă de comutare
• Filtru în sus / în jos - comutatorul filtrului receptorului
• Mode Up / Down - comutarea modului
• MOX - activați / dezactivați modul de transmisie acționat manual
• PA - activați / dezactivați amplificatorul de putere
• Preamp Up / Down - comutator de preamplificator sau atenuator
• Power ON / OFF - pornirea / oprirea transmițătorului
• RX ANT - activați / dezactivați antena de recepție
• Step Up / Down - schimbați etapa de reglare
• Ton - activați / dezactivați semnalul de ton în modul TX
• WF - activarea / dezactivarea filtrului larg. Filtrați pentru toate zonele Nyquist. Dacă în setările din meniul Dispozitiv, setați caseta de selectare Automată, nu aveți nevoie de această funcție pe panou
• Zoom In / Out - comutarea modurilor de zoom cu spectru

VFO/RX2:

• A> B - alocați frecvența de la heterodinul VFO A la heterodinul VFO B
• B> A - alocați frecvența de la heterodinul VFO B la heterodinul VFO A
• B <> A - schimbul de frecvență între VFO A și VFO B
• Modificarea VFO A / VFO B - comutarea între VFO A și VFO B
• DACĂ în calitate de RIT - reglați decalajul RIT mutând filtrul peste panorama
• LOCK - blocarea reglării frecvenței
• RX2 On / Off - activați / dezactivați RX2
• RIT On / Off - activați / dezactivați offsetul RIT
• Resetare RIT - Resetați decalajul RIT la 0
• Sub RX Pornit / Oprit - activați / dezactivați SubRX
• Split - activați / dezactivați modul Split
• Comutați DDS / IF - reglarea frecvenței prin deplasarea filtrului peste panoramă, cu alte cuvinte schimbând IF digital sau când filtrul se oprește și spectrul se mișcă, aceasta este reglarea frecvenței centrale
• Switch Receiver - comutarea între software-ul RX1 și RX2. Butonul principal va regla frecvența unuia dintre receptoare
• XIT Pornit / Oprit - activați / dezactivați decalajul XIT
• XIT Resetare - resetați decalajul XIT la 0

În timp ce acționați atât RX1, cât și RX2, de obicei trebuie să ascultați fie unul dintre ei, fie ambii, dar pe canale diferite (stânga / dreapta). Pentru a face acest lucru am adăugat funcții speciale la panoul E-Coder, care a pus mixerul pentru ambele RX-uri
Audio:

• Ascultați ambele RX1, RX2 - setări implicite, ambele RX au volum egal în ambele canale
• Ascultați numai RX1 - ascultați RX1 în ambele canale
• Ascultați doar RX2 - ascultați RX2 în ambele canale
• Ascultați RX1 în canalul din stânga, RX2 în dreapta - ascultați RX1 în canalul din stânga și RX2 în canalul din dreapta
• Ascultați RX1 în canalul din dreapta, RX2 în stânga - ascultați RX1 în canalul din dreapta și RX2 în canalul din stânga

Au fost adăugate setări similare pentru VFO-uri:

• Ascultați ambele VFO A / B - setări implicite, ambele VFO au volum egal în ambele canale
• Ascultați doar VFO A - ascultați VFO A în ambele canale
• Ascultați doar VFO B - ascultați VFO B în ambele canale
• Ascultați VFO A în canalul din stânga, VFO B în dreapta - ascultați VFO A în canalul din stânga și VFO B în canalul din dreapta
• Ascultați VFO A în canalul din dreapta, VFO B în stânga - ascultați VFO A în canalul din dreapta și VFO B în canalul din stânga
• Dezactivați - opriți sunetul
• Comutatorul RX și mutatorul - schimbați receptorul software și dezactivați unul anterior
• TX / Play - apelați la TX și redați înregistrarea de semnal în aer
• Înregistrare voce - activați / dezactivați înregistrarea vocii
• Volume Up / Down - ajustarea volumului

DSP:

• ANF - activați / dezactivați filtrul cu notch automate
• APF - activați / dezactivați filtrul de selecție analogic
• BIN - activați / dezactivați modul binaural
• NR - permite / dezactivează reducerea zgomotului
• NB1 - activați / dezactivați dispozitivul de eliminare a zgomotului 1
• NB2 - activați / dezactivați semnalul de zgomot 2
• SQL - permite / dezactivează squelch-ul

Următoarele funcții pot fi atribuite pe butoanele panoului E-Coder:

• Codul neutilizat nu este folosit
• Reglarea volumului volumului
• Micul câștig - reglarea câștigului mic
• SQL - ajustarea pragului de squelch
• Filtru redus / înalt - reglarea frecvenței capătului inferior / înalt al filtrului
• Lățimea filtrului - ajustarea lățimii filtrului
• Filtru Shift - schimbarea frecvenței centrale a filtrului
• Drive - reglarea puterii de ieșire
• IF - reglarea frecvenței prin deplasarea filtrului peste panoramă
• RF Gain - controlul câștigului RF
• Control viteză CW Speed - CW
• Rit Offset - reglarea offsetului RIT
• XIT Offset - ajustarea offsetului XIT

În partea dreaptă a meniului puteți vedea setările pentru panoul principal:

• Activați - activați comanda panoului E-Coder
• Utilizați IF - tuning de frecvență prin deplasarea filtrului peste panorama
• Utilizați IF ca RIT - tuning by IF atunci când offsetul RIT este pornit
• Utilizați IF ca XIT - acordarea de IF atunci când offsetul XIT este pornit
• VFO B - permite sub-receptor
• Led cheie - activați tastatura din iluminare din spate
• Encoder Led - activați codificatorul iluminat din spate
• Meniul RX1 / RX2 - comutarea între receptoarele RX1 și RX2 sau alocarea unui receptor de tip E-Coder exact
• Volum - setați pasul de schimbare a volumului, pe clapeta butonului
• Micul câștig - setați pasul de schimbare a câștigului Mic, pe clapeta butonului
• SQL - setați etapa de schimbare a pragului de squelch, per clapetă
• Filtru mare - setați etapa de schimbare a limitei superioare a filtrului, pe clapeta butonului
• Filtru scăzut - setați etapa de schimbare a limitei scăzute a filtrului, pe clapeta butonului
• Lățimea filtrului - setați etapa de schimbare a lățimii filtrului, pe clapeta butonului
• Filtru Shift - setați treapta de schimbare a schimbătorului de viteze a filtrului, pe clapeta butonului
• Drive - setați treapta de schimbare a puterii la ieșire, pe clapeta butonului
• RF Gain - setați pasul de câștig RF, pe clack de buton

Functii aditionale:

• Fila RX1 / RX2 - fila de setări COM-port pentru redirecționarea semnalului PTT de la panoul la COMport
• Activați transferul PTT - redirecționarea semnalului PTT de la panoul la portul COM. Setați caseta de selectare Activați transferul ASV pentru a permite redirecționarea semnalului ASV
• Numele portului - numărul portului COM
• DTR / RTS - selectați linia COM-port, care este utilizată pentru transferarea comenzilor ASV. Setați una din căsuțele de selectare a liniei DTR / RTS pentru a o seta ca linie de control.
