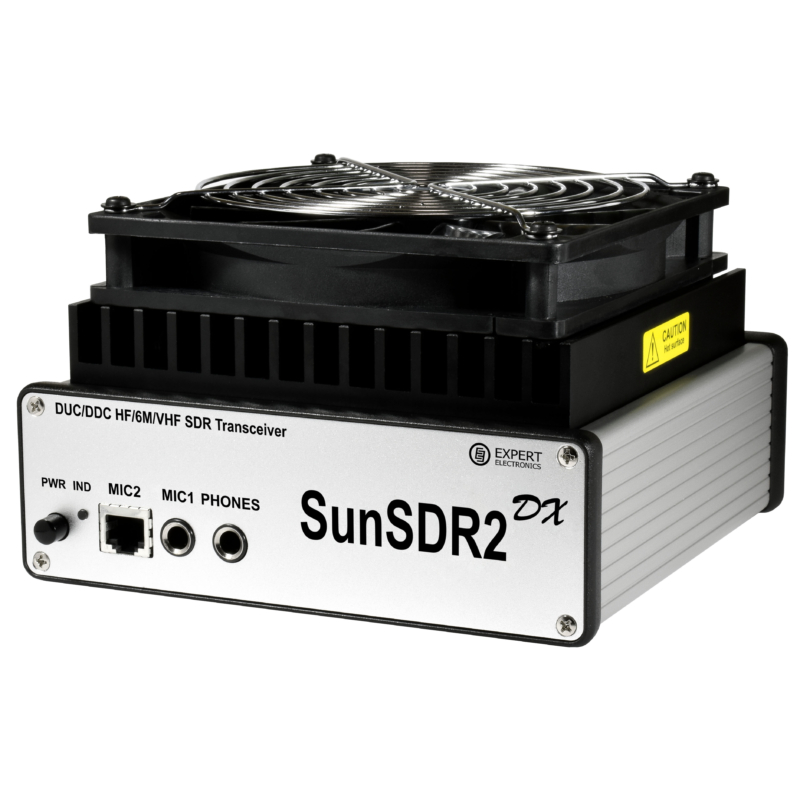

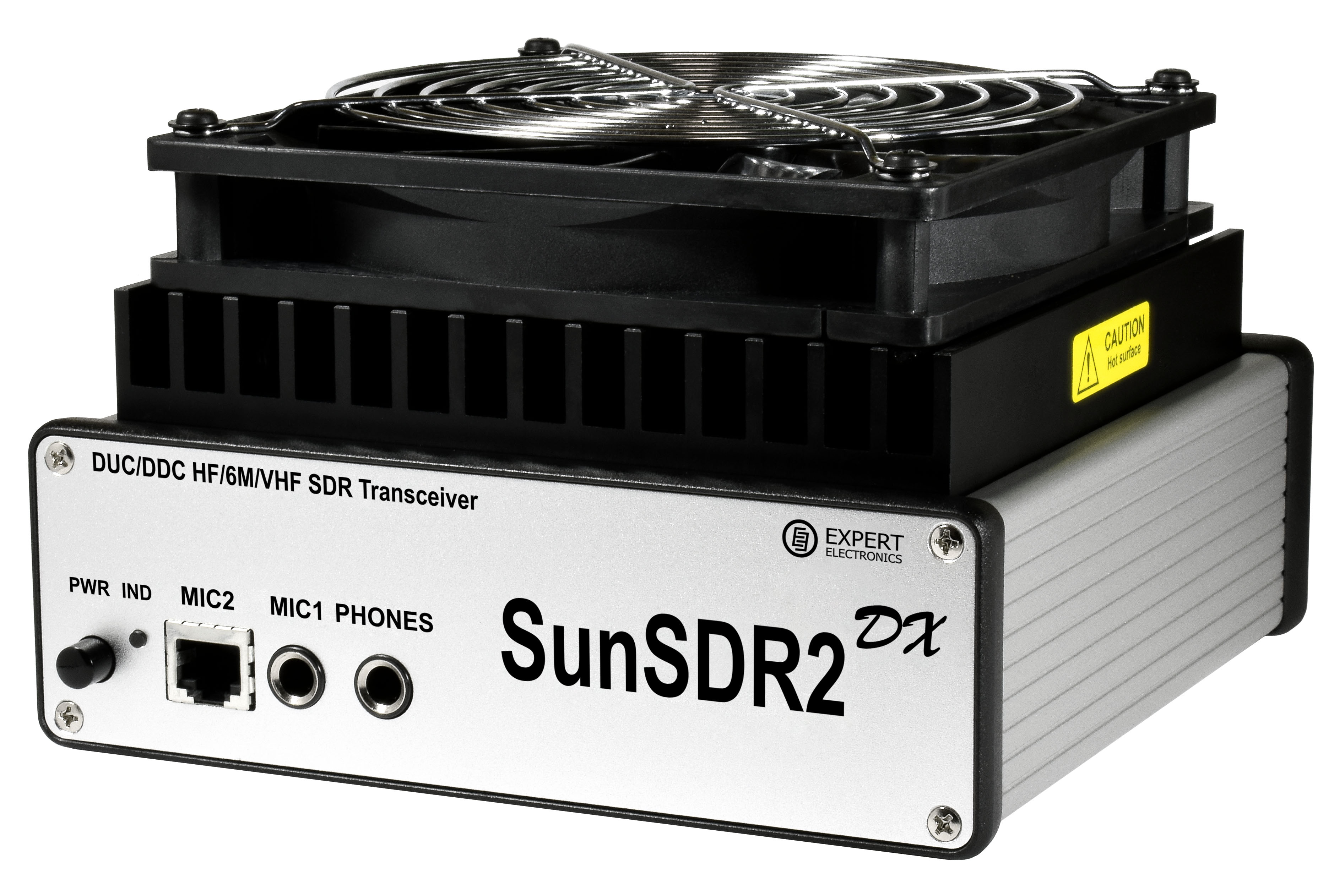

EXPERT ELECTRONICS SUNSDR2 DX SDR TRANSCEIVER GEN5 HARDWARE VERSION

Transceiverul SunSDR2 DX GEN5 hardware version Expert Electronics bazat pe binecunoscutul transceiver SunSDR2 PRO cu mai multe îmbunătățiri hardware. Este un 100W-HF; 80W-6M*; Receptorul 8W-2M, foarte compact, are un conector separat pentru răcirea activă și sistemul de alimentare îmbunătățit, ceea ce înseamnă că este perfect potrivit pentru DXpeditions și operatorii de concurs. De asemenea, am adăugat un conector separat pentru un ATU extern, astfel SunSDR2 DX are toate funcționalitățile cu care te-ai obișnuit în radiourile noastre și chiar mai mult. Hardware îmbunătățit împreună cu software-ul ExpertSDR2 fac din acest transceiver SDR de înaltă performanță stația de bază perfectă. Alegerea evidentă pentru un concurent adevărat!

Expert Electronics SunSDR2 DX imbunatatiri:

• 100 W de putere de transmisie pe HF, 80W pe 50 MHz*
• Nou conector ATU pentru viitoarea opțiune de acordare a antenei
• A fost adăugat conector extern pentru ventilator
• HPF pentru VHF (100 MHz) pentru a elimina stațiile puternice în afara bandei care provin de la HF
• LPF pentru HF (70 MHz) pentru a elimina stațiile puternice care nu vin în bandă provenite de la VHF
• LNA VHF îmbunătățită (cip PGA103 +)
• Nou codec audio stereo încorporat de înaltă performanță pe 24 biți cu o gamă dinamică de 114 dB
• Conector de alimentare Anderson Powerpole
• A fost adăugat conectorul la sol
• Conector ExtCtrl de tip DIP robust
• Topologie PCB îmbunătățită
• Consum redus de energie și îmbunătățire a disipației de energie

​​Performanțele hardware ale Gen5 (sfârșitul anului 2022) în comparație cu Gen1 (noiembrie 2019):

• Radiator reproiectat, cu branșamente mai subțiri și mai dese pentru o eficiență mai mare
• Amplasarea îmbunătățită a senzorului de temperatură pentru citiri mai precise ale temperaturii
• Îmbunătățirea TX IMD3 până la ~37 dB în toate benzile HF, cu o putere de ieșire de 100W
• Puterea de ieșire 6M a fost mărită până la 80W
• Protecție îmbunătățită a PCB-ului SDR față de interferențele încrucișate. Protecție îmbunătățită pentru lanțul de aprovizionare
• A fost adăugat un toroid de ferită pe cablul flexibil care conectează PCB-urile PA și SDR, pentru o funcționare mai stabilă cu ATU extern
• A fost adăugată filtrarea conectorului pentru căști
• Îmbunătățire ușoară a traseului RX
• Filtru TX reproiectat al cipului DAC, care asigură o mai bună liniaritate a semnalului TX
• Filtru trece bandă reproiectat pe intrarea PA, care îmbunătățește liniaritatea funcționării PA
• Structura îmbunătățită a filtrelor TX de 160, 6M
• Nodul de comutare RX/TX de pe PCB este mai rezistent acum

Expert Electronics SunSDR2 DX Capabilități principale:

• Calea RX independentă bazată pe arhitectura DDC (Direct Down-Conversion)
• Calea TX independentă bazată pe arhitectura DUC (Direct Up-Conversion)
• Putere de ieșire: 100W pe HF, 80W pe 6M* și 8W pe 2M
• 2 programe RXs + SubRX pentru fiecare dintre ele (4 felii total) + Bandscope de bandă largă independentă până la 80 MHz
• Operația de control de la distanță, folosind-o, conectați cheia PTT și CW la panoul E-Coder. Microfonul și E-Coder sunt conectate la computerul configurat de la distanță
• Interfața TCI pentru conexiune perfectă cu software de la terți precum SDC (cu propriul Skimmer), LogHX, SWISSLOG și RUMlog, vin mai multe
• Modulul profesional de procesare TX oferă cea mai avansată capacitate de reglare pentru funcționarea vocală
• Conector ExtCTRL pentru controlul dispozitivelor externe cu 8 taste puternice cu colector deschis
• Conector ALC pentru amplificatoare externe de putere **
• Susține utilizarea transvertoarelor VHF **
• O oportunitate de a utiliza transceiver-ul ca generator de semnal prin conector DAC OUT (conector SMA)
• O oportunitate de a utiliza filtre externe în mijlocul căii RF, folosind ADC IN și RX OUT (conector SMA)
• Întârziere minimă în modul CW (aproximativ 10 ms)
• Intrare pentru oscilatorul extern de referință de 10 MHz
• O oportunitate de a utiliza transceiver-ul în modul SO2V
• Moduri duplex complet sau jumătate duplex **
• Comutator de antenă cu 2 conectori de antenă HF și conector de antenă VHF separat (mini conectori UHF)
• Contorul de putere intern pentru benzile HF și VHF și contorul SWR pentru banda HF
• Interfața LAN Ethernet oferă o conexiune rapidă și fiabilă la computer

* 80W până la 53MHz, apoi puterea de ieșire este ușor redusă

** Aceste funcții sunt acceptate de hardware-ul receptorului, dar nu este implementat în software-ul ExpertSDR2. Acestea vor fi suportate în viitoarele versiuni de software ExpertSDR2.


Expert Electronics ExpertSDR2 Software:

Pachetul software ExpertSDR2 este utilizat pentru a controla receptorul SDR. În modul de recepție, software-ul oferă două canale de recepție independente cu o lățime de bandă de până la 312 kHz. Fiecare receptor are propriul său receptor. ExpertSDR2 rulează sub Windows XP / 7/8/10 x32 sau x64, Linux Ubuntu x64 și MacOS (MacOS în prezent beta). Cerință hardware minimă Intel Core i3 1.6GHz sau mai mare, placă video care acceptă OpenGL 1.5 și RAM 256 MB sau mai mult.


Expert Electronics ExpertSDR2 Cerințe de sistem:

• CPU 2 sau 4 nuclee Intel Core i3 sau Core i5;
• 8 GB RAM;
• 40 GB spațiu gratuit pe HDD / SSD pentru ExpertSDR2 și programe însoțite;
• 17 ′ sau monitor mai mare;
• placă video cu OpenGL 1.5 sau mai mare;
• ExpertSDR2 acceptă Windows 7-10 32/64 biți, Linux (Ubuntu / Kubuntu 18.04 x64) și macOS 10.14 Mojave și versiuni superioare.


Expert Electronics SunSDR2 DX continut pachet:

• Transceiver SunSDR2 DX

• Ventilator extern, dimensiune 140 x 140 mm

• Cablu LAN pentru conectarea la o rețea locală (1.8m)

• Cablu de alimentare pentru conectarea la o sursă (2m)

• Adaptoare audio JACK 6.3mm la JACK 3.5mm (2 buc.)

• Cablu RF Mini UHF - HF PL259 PL259 1Ft (0.3m 1 buc.)

Cutia conține și adaptoare pentru mini-UHF la PL259/BNC?

Cutia conține un cablu pigtail (cca 30 cm) care convertește MiniUHF la SO239.   Dacă doriți să folosiți mai mult de un port de antenă, este posibil să fie nevoie să confecționați dumneavoastră mai multe cabluri pigtail similare sau cabluri patch cu MiniUHF la finalele stației. Conectorii MiniUHF, cablul coaxial H155 și cleștele de sertizare sunt disponibile la Anico hamshop.    Sunt disponibile și adaptoare MiniUHF-SO232 fără cablu pigtail, însă aceste adaptoare trebuie să fie cu o atenție specială (pentru explicații, consultați materialul video: https://www.youtube.com/watch?v=_w45ICmsCHU&t=493s )

Puteți găsi mai multe informații in linkuri:

• Expert Electronics Telegram
• Expert Eletronics website
• User manual & documentation
• User manual addendum
• Forum
• Support forum
• Expert Eletronics Facebook
• FAQ
• Comparison table
• ExpertSDR2 software
• Expert Remote system
• Sunsdr MB1 Facebook group
• SUNSDR2 PRO TEST REPORT

Atenție! Nu există manual de montare/utilizare asupra SDR-urilor, așa că producătorul nu furnizează un manual de utilizare a dispozitivelor. Compania noastră distribuie numai hardware. Dispozitivele sunt manipulate și utilizate gratuit cu diverse programe software. Aceste programe și ajutorul lor sunt disponibile numai în limba engleză de la producători sau de la alți dezvoltatori de software (mai ales radioamatori). Instalarea, configurarea și utilizarea software-ului necesită cunoștințe de nivel mediu și de computer. Dacă nu aveți una, nu luați un astfel de instrument sau solicitați ajutor de la alți amatori în forumuri.

TCI macro for Expert Electronics SDR: https://iw7dmh.jimdo.com/sunsdr2-pro-pages/tci-macro/
