Descriere

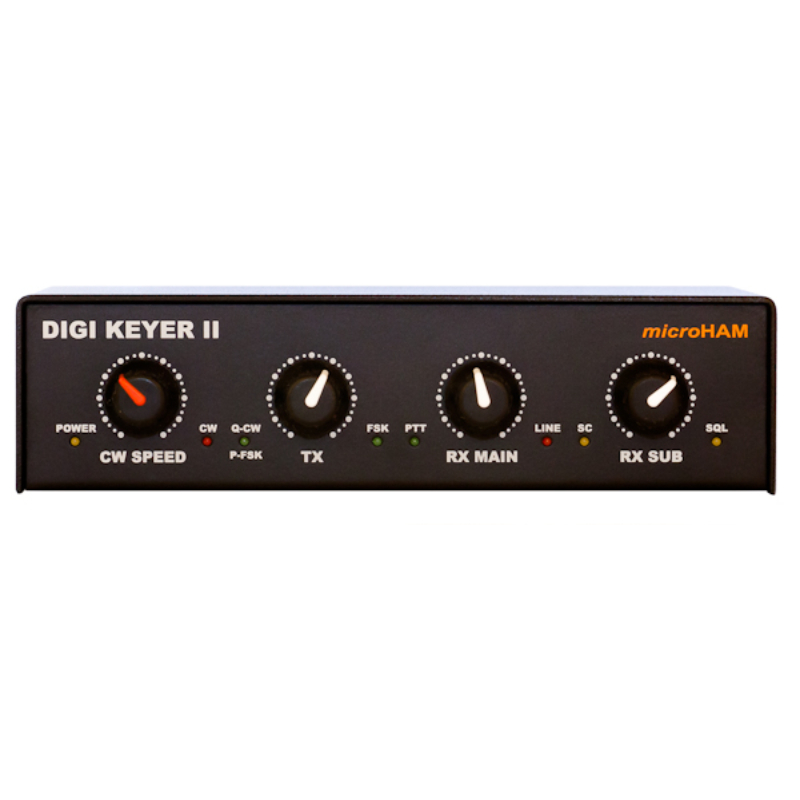

Microhigh DIGI KEYER II este o interfață USB inteligentă multifuncțională pentru funcționarea în regim digital de radio amatori, inclusiv RTTY, PSK31, MFSK, Olivia, WSJT, etc. și CW. DK II combină performanța dovedită a Digi Keyer originală, capacitatea îmbunătățită de control și interfațare a microKEYER II, tastatura K1EL WinKey CW și suportul unic al microHAM pentru modurile OCD de la fldigi p-FSK / q-CW și cocoaModem. O interfață USB All-in-One cu interfață USB cu control radio, hardware FSK, K1EL WinKey și standard USB Sound.
Interfața este potrivită pentru conectarea oricărui tip de transmițător care are un port CAT. De exemplu, Yaesu, Kenwood, Icom, Elecraft, Ten-Tec.
Microham Digi Keyer II box contains: device, USB A / B cable, clip on ferrit rfi filter, power connector (the power cord must be made by you), installation cd, RCA / RCA cable
The device is compatible with a wide range of radios, so you need to create a radio-specific cable, it is not supplied in the box. Cabling and device setup can be downloaded here: http://www.microham.com/contents/en-us/d137.html
Software-ul, driver-ul și manualul de utilizare pot fi descărcate aici: http://www.microham.com/contents/en-us/d29_downloads.html
Microchim DIGI KEYER II diagramă bloc:
Microham DIGI KEYER II caracteristici:
Nu este necesar un port serial sau paralel:
- un singur cablu USB între computer și DIGI KEYER II
- Complet integrat: control radio cu sunet, adevărat FSK, CW și PTT
- Placa de sunet a calculatorului nu este utilizată
Complet "Izolarea electrică a computerului <-> Radio"
- izolarea transformatorului între circuitele de sunet și radio
- izolare optică între portul USB și toate semnalele digitale: control radio, CW, PTT, FSK, PA PTT, & LNA PTT
Dispozitiv standard de sunet - fără drivere personalizate:
- MicroHAM CODEC este un dispozitiv standard industrial recunoscut de Windows, Apple OS 10 și LINUX.
Nu există drivere personalizate pentru dispozitive de instalare și nici probleme de compatibilitate cu aplicațiile dvs. preferate.
- Conexiune pentru placa de sunet pentru micro2R
Zgomot extrem de scăzut:
- Circuitele de sunet sunt proiectate cu atenție specială la zgomot redus
- Podeaua de zgomot a recepției în DKII este mai mică decât orice placă de sunet cu valoare de preț sau un produs amator similar.
- Raza dinamică rivalizează cu cea a produselor profesionale.
- Designul circuitului special menține o gamă dinamică completă și podea cu zgomot redus, cu toate radiourile - atât la ieșiri de nivel înalt, cât și la nivel scăzut.
Compatibil cu cel mai standard software Windows
- dispozitivul microHAM special USB Router creează cât mai multe porturi virtuale COM necesare pentru a funcționa pe deplin cu programele dvs. preferate
- presetările personalizabile permit schimbarea instantanee a configurației la comutarea programelor
Suportat de MacLoggerDX, RUMLog și RUMPed pe macOS
- suportă aplicații pentru cacao și alte aplicații Macintosh.
Port de control integrat pentru toate radiourile: CI-V, FIF-232, IF-232, RS-232
- sprijină pe deplin radiourile Elecraft, Icom, JRC, Kenwood, Ten-Tec și Yaesu
Primire cu două canale:
- suporta dual receptie cu transceivere precum Icom 7800, Yaesu FT-9000, FT-5000, FT-2000,
FT-1000D / MP / Mark V, Kenwood TS-2000 și Elecraft K3.
- controale independente de la panoul frontal pentru fiecare receptor

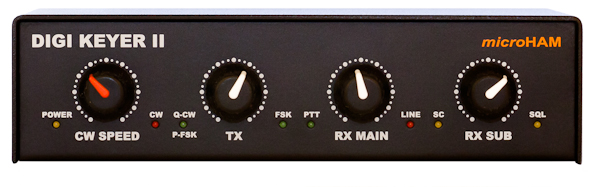

Reglaje ale nivelului panoului frontal:
- ghivece pentru nivel de transmisie, nivelul receptorului principal și nivelul receptorului secundar
- nu este nevoie să fumble cu Windows Mixer pentru a controla nivelurile
Cip integrat K1EL WinKey ™ cu posibilități extinse
- butonul pentru viteza panoului frontal
- nouă (9) memorii programabile de utilizator
- tampon intern cu palete pentru o fiabilitate îmbunătățită.
- Suport pentru tastatură PS / 2 pentru generarea directă de CW.
- Suport pentru tastatură / tastatură PS / 2 pentru redarea instantanee a mesajelor CW
- PS / 2 tastatură / tastatură CW funcționează fără o conexiune la calculator
- PTT auto
- tonul lateral selectabil
- toți parametrii sunt stocați în EEPROM și reîncărcați la pornire
FSK ieșire cheie
- capabil să trimită 5/6/7/8 biți și 1 / 1,5 / 2 biți stop
- Suport pentru tastatură PS / 2 pentru transmisie directă FSK fără calculator
- Suport pentru tastatură PS / 2 pentru redarea instantanee a mesajelor FSK
- tastatura PS / 2 funcționează fără o conexiune la computer
Cartela de sunet Detector audio de canal drept și șofer FSK / CW
- ieșire FSK pentru modul "pseudo-FSK" FLDIGI și modul cocoaMODEM OOK
- Oferă o ieșire "hard-keyed" CW pentru software-ul care generează numai CW audio (sidetone)
Tampoane independente pentru tastarea amplificatorului de putere și a comutării LNA
- ieșire în stare solidă cu rază extinsă pentru linii T / R de joasă tensiune sau QSK
- releu de ieșire izolat pentru PA de epocă cu tensiuni negative T / R
- Ignorați LNA înainte de a activa ambele circuite PTT pentru EME sau scatter
Intrare pedală cu funcții programabile
- întârzierea activării programabile a PTT în pași de 1 ms
- selectarea mutării CW și / sau FSK atunci când pedala este închisă
Squelch de intrare pentru semnalizarea la calculator
- două intrări, una activă scăzută, a doua este activă ridicată
- ideal pentru aplicații Echolink și interfață la distanță
Nu există adaptor extern de alimentare (în cazul în care radioul furnizează energie auxiliară)
- Nu sunt convertizoare zgomotoase DC la DC
- Cipul USB și Sound sunt alimentate de la portul USB al computerului
- Controlerul este alimentat de la sursa de transmițător sau transmițător
Imunitate puternică față de RFI
- inductoare și filtre integrate pentru cea mai bună imunitate RFI
- ecranare avansată și design de circuit pentru a suprima generarea RFI
Conectori de intrare / ieșire
Calculator: USB, Radio: DB15, Paddle: 6.3 mm, Sub RX: 3.5mm
Comutator pedală: RCA, PA PTT: RCA, LNA PTT: RCA, PTT IN: RCA,
PS / 2: MiniDIN6, u2R: 2x3,5mm
Carcasă din metal / aluminiu, acoperită cu pulbere și ecranat de mătase
Actualizări gratuite de firmware / software prin intermediul internetului
Microham DIGI KEYER II specificatii:
USB | USB 1.1 and 2.0 compatible |
Power consumption | USB side - less than 100mA Transceiver side less than 200mA at 13.5V (max. 16V) |
Radio Port | RxD, TxD, max. 57,600 Baud - levels:TTL, inverted TTL, open collector bus, RS232 |
CI-V Port | open collector bus, max. 9600 Baud |
CW | open collector, max 30V/400mA |
FSK | open collector, max 30V/400mA - supported 5/6/7/8bit data length, 1/1.5/2 stop bit, up to 300 Baud |
PTT | open collector, max 30V/100mA |
PA PTT | selectable by jumper - open collector, max. 48V/0.8A - relay contact, max. 48V AC/DC 1A |
LNA PTT | selectable by jumper - open collector, max. 48V/0.8A - relay contact, max. 48V AC/DC 1A1 |
Foot Switch | active when closed to ground, max load:1 mA at 5V |
PTT IN | active when closed to ground, max load:1 mA at 5V |
Audio Out | - single channel (left) - output impedance:600 Ohm - output level:1.5V p-p (max) - AC coupled - 3dB bandwidth:0.2 - 3KHz typical - Sampling rates:32000, 44100, and 48000 Hz |
Audio In | - dual channel (stereo) - input impedance:50k Ohm - input level:4V p-p (max) - AC coupled - 3dB bandwidth:0.2 - 3KHz typical - sensitivity:60mV p-p for full scale ADC readout |
Dimensions | W 165mm x H 44mm x D 110mm |
Weight | 1100g (2.4 lbs.) |
