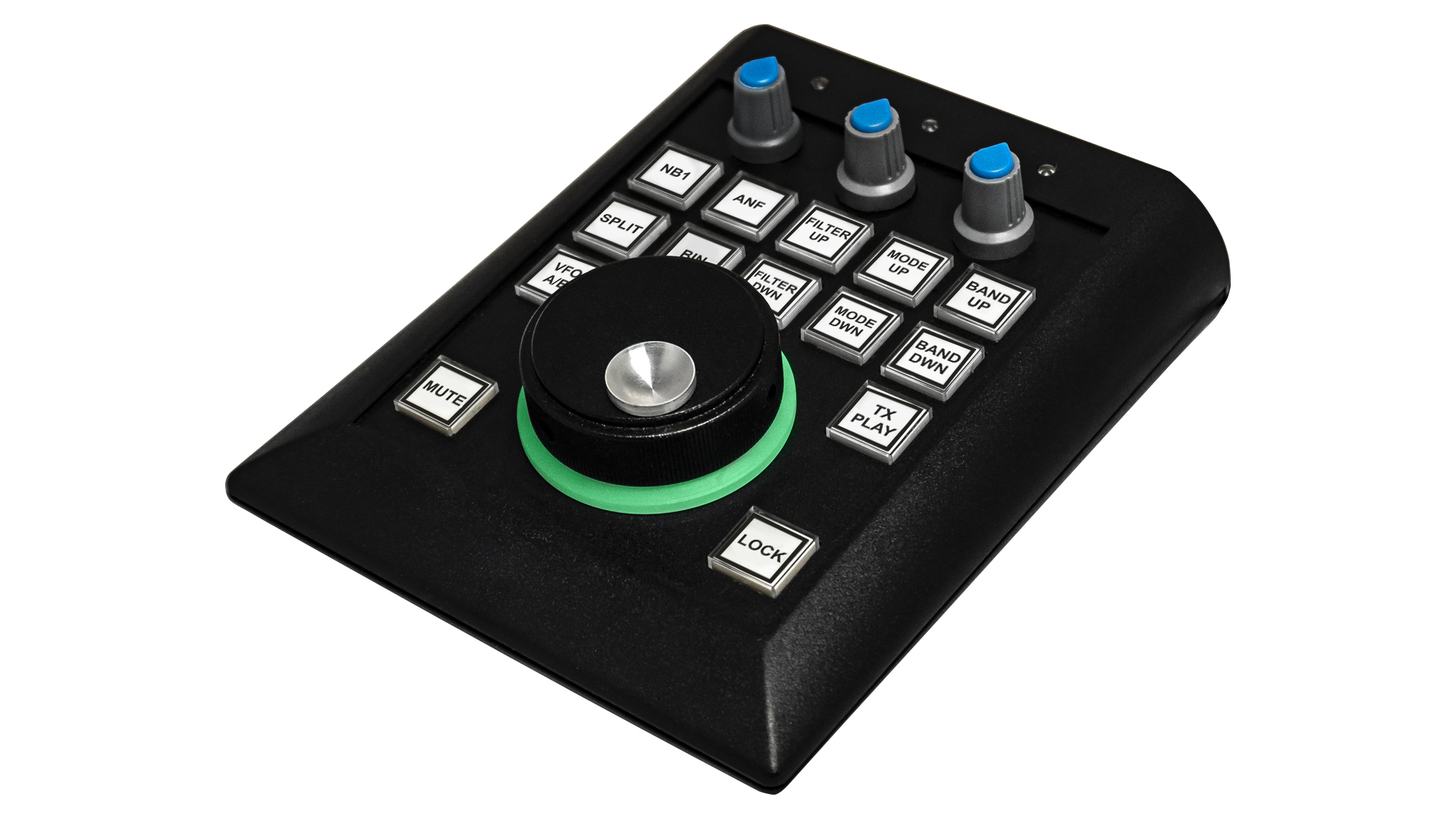

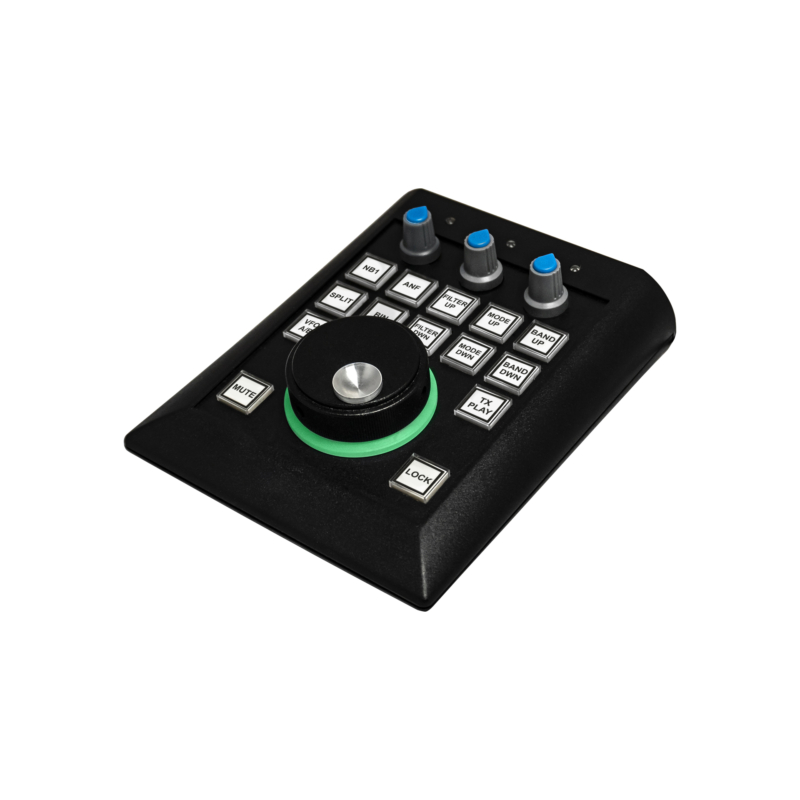

Expert Electronics SUNSDR panou control E-CODER 2

Expert Electronics E-Coder2 este panoul de control al noii generații cu un codec stereo HQ încorporat de 24 bitadio cu o gamă dinamică de 114 dB (CS4272).

Atunci când operați în modul RX, ExpertSDR2/3 trimite același flux audio în TRX și în E-Coder2. Astfel, puteți asculta aerul direct din TRX sau din E-Coder2, latența în ambele cazuri este aceeași - aproape inexistentă.

De asemenea, în E-Coder2 de la Expert Electronics fusese implementat un nucleu CW special pentru a minimiza latența dacă vă monitorizați în timpul transmisiei. Acum puteți opera TRX-ul de la distanță, fără să vă deranjați de posibilele întârzieri de monitorizare, aceasta este o nouă realitate!

Expert Electronics E-Coder2 va fi deosebit de util pentru cei care folosesc sistemul ExpertRemote și care își plasează transceiverul la orice distanță de poziția de operare.

Pe panoul din spate al E-Coder2, veți găsi patru conectori stereo Jack 6.3: căști, microfon (proiectat pentru microfoane asimetrice), CW-paddle, footswitch PTT.

Footswitch-ul PTT trebuie conectat la mufa PTT, acesta controlează modul TX al transceiverului. Atunci când apăsați pedala, linia PTT se conectează la masă (carcasă), aceasta transformă transceiverul în TX. Un indicator TX cu LED roșu de pe panou va clipi în timp ce faceți TX.

Cheia dreaptă trebuie să fie conectată la priza KEY cu contactul inelar deconectat. Apăsarea tastei face ca transceiverul să treacă în modul TX și generează un semnal CW continuu (mod manual). Eliberarea tastei drepte readuce transceiverul în modul RX.

Cheia Twin-paddle (cu o singură paletă) trebuie conectată la priza KEY. Apăsarea uneia dintre paletele cheii (sau a unei laturi - în cazul cheii cu o singură paletă) va aduce transceiverul în modul TX și va începe generarea automată de puncte și liniuțe. Eliberarea paletei readuce transceiverul în modul RX.

În meniul Panel (Panou), puteți vedea setările panoului de control al E-Coder. În meniul drop-down Device (Dispozitiv), puteți selecta tipul panoului de control conectat.

Notă! Dacă un singur panou E-Coder este conectat la transceiver, în meniul Panel este afișată o singură filă E-Coder 1, dacă mai multe panouri E-Coder sunt conectate la transceiver, în meniul Panel sunt afișate mai multe file E-Coder 1, E-Coder 2, etc. cu setări identice pentru fiecare panou.

În partea stângă a meniului, puteți vedea imaginea schematică a panoului E-Coder cu butoane și butoane. Dacă apăsați orice buton, veți vedea lista funcțiilor disponibile.

În partea dreaptă a meniului, puteți vedea setările panoului principal:

• Enable - activează controlul panoului E-Coder
• Use IF - reglarea frecvenței prin deplasarea filtrului peste panoramă
• Use IF as RIT (Utilizare IF ca RIT) - reglaj prin IF atunci când offsetul RIT este activat
• Use IF as XIT - acordaj prin IF atunci când offsetul XIT este activat
• VFO B - activarea subreceptorului
• Acord adaptiv - cu cât rotiți mai repede butonul principal, cu atât mai mare este pasul de acordare
• Acordare fină - activați pentru o acordare mai precisă
• Key Led - activează tastatura cu iluminare din spate
• Encoder Led - activează encoderul retroiluminat
• Transceiver 1 - selectați unul dintre receptoarele software RX1 sau RX2
• No transfer PTT - meniu derulant.
• Fila Placă de sunet

Indicarea semnalelor microfonului și  căștilor.

• Monitor - utilizează nucleul DSP din panou, în acest fel, sunetul este generat de panoul însuși, ceea ce elimină întârzierea de monitorizare, dar sunetul pe care îl auziți va fi diferit de cel pe care îl transmiteți efectiv în direct..
• Monitor în TX - utilizează DSP-ul ExpertSDR3, în acest fel auziți exact ceea ce transmiteți, dar cu o întârziere.

Există trei LED-uri pe panoul E-Coder, de la stânga la dreapta:

1) Se aprinde în verde atunci când VFO B este activ.
2) Se aprinde roșu când este pe TX
3) Se aprinde în portocaliu atunci când RX2 este activ

Pentru o funcționare corectă a panoului E-Coder2, portul USB trebuie să furnizeze 5 V, cu un curent nu mai mic de 0,5 A. În caz contrar, s-ar putea să aveți probleme cu breșele audio, alimentarea necorespunzătoare a microfonului.
